正確的泡沫玻璃施工方案

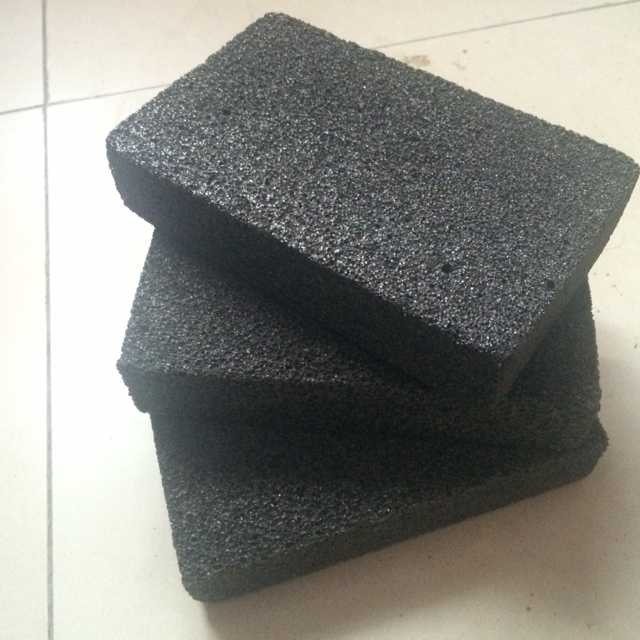

泡沫玻璃密度比其它材料略高，生產(chǎn)時(shí)摻入大量再生回收料或粉化嚴(yán)重，使保溫板和主體墻形成“假粘”或自身“粉身碎骨”而局部空鼓、脫落，所以正確的施工方案非常重要，因?yàn)楸匕遄陨響?yīng)力太大，加之不合理粘貼方式或脹縮等因素，形成負(fù)風(fēng)壓造成局部空鼓或保溫板損壞，請(qǐng)看以下介紹：
1.泡沫玻璃基層結(jié)構(gòu)因素
（1）沉降不均勻破壞。在較長(zhǎng)、較大建筑物結(jié)構(gòu)伸縮縫附近，易造成保溫層空鼓或局部脫落。
（2）框架結(jié)構(gòu)砌體變形?？蚣芙Y(jié)構(gòu)外墻在砼梁柱和砌體接縫處、易發(fā)生因砌體變形而造成的保溫層破壞。
（3）腳手架洞口等未砌實(shí)，形成保溫層局部基層不牢而破壞。
（4）外墻裝飾構(gòu)件固定不牢、移位，形成推拉作用，致使保溫層局部空鼓、裂紋后長(zhǎng)期滲水，出現(xiàn)空鼓或局部脫落。
2.保溫構(gòu)造層因素
（1）保溫板保溫層。找平砂漿與主體墻空鼓，特別是長(zhǎng)時(shí)間滲水，容易發(fā)生持續(xù)性空鼓擴(kuò)大，使保溫層連帶空鼓或局部破壞；保溫板表面荷載過大，極易直接剝離保溫層造成脫落；對(duì)負(fù)風(fēng)壓抵抗措施采用不合理，極易形成某些保溫板塊被風(fēng)壓破壞而空鼓、脫落；建筑裝飾造型構(gòu)造由于和周圍構(gòu)造形成較大的應(yīng)力結(jié)構(gòu)而發(fā)生裂紋、空鼓、長(zhǎng)期滲水、凍脹等，久之形成空鼓或脫落。
（2）漿體材料保溫層。墻體界面處理不當(dāng)，墻體均應(yīng)用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質(zhì)失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓；保溫層無有效約束而致荷載破壞，保溫層表面荷載較大的，應(yīng)對(duì)保溫層進(jìn)行有效約束，分散荷載承受。
3.保溫材料性能因素
（1）保溫板材：
（2）保溫板表面光滑，可粘接性差，與粘結(jié)砂漿之間的粘結(jié)強(qiáng)度低，脫落面出現(xiàn)在保溫板與粘結(jié)砂漿層及與抹面砂漿層交接面上，典型的例子就是XPS板，就如上面的視頻所示，該建筑用的外保溫材料就是這種表面粘接性差的XPS板。
（3）保溫漿料：保溫材料質(zhì)量不合格，極易發(fā)生粘接不良或日久失效造成空鼓；膠粉料存放時(shí)間過長(zhǎng)或受潮初凝使其失效，使用時(shí)造成粘接強(qiáng)度降低。
4.配套產(chǎn)品因素
（1）保溫板粘接膠漿等配套產(chǎn)品：粘接膠漿和錨釘直接影響保溫層的粘接牢固程度，也是當(dāng)前產(chǎn)生外保溫工程質(zhì)量問題的主要原因。粘接膠漿種類混雜，無法滿足粘接保溫板可靠性要求；膠漿級(jí)配不合理造成綜合性能下降；錨釘選用不合理造成潛在空鼓，移位或脫落。
（2）漿體保溫材料配套產(chǎn)品：漿體保溫層貼磚或與保溫板復(fù)合時(shí)，鋼網(wǎng)和主體墻連接產(chǎn)品選擇不當(dāng)形成無效連接。根據(jù)不同墻體應(yīng)使用專用尼龍鋼釘?shù)染哂锌煽窟B接效果的配套產(chǎn)品。
5.施工因素
（1）漿體保溫層施工影響因素：基層墻體處理不當(dāng)，如粘土磚墻未提前淋水濕潤(rùn)直接涂抹時(shí)，或未清理表面油污等附著物時(shí)，一次涂抹面積過大或速度太快未壓實(shí)而致局部空鼓；現(xiàn)場(chǎng)造成漿體保溫材料級(jí)配不合理影響粘接強(qiáng)度，形成施工時(shí)局部空鼓或破壞等潛在缺陷；涂抹方法錯(cuò)誤易造成局部空鼓發(fā)生；違反操作規(guī)程施工造成局部空鼓。
（2）粘接保溫板施工因素：點(diǎn)粘方式時(shí)，粘接面積小于30%%又無錨釘固定時(shí)，形成潛在空鼓松動(dòng)隱患；條粘方式時(shí)，粘接膠漿溝槽部分尺寸太小而彌死，滿粘或保溫板拼縫用膠漿粘死，形成排水、排氣不暢及脹縮應(yīng)力造成內(nèi)壓剝離性空鼓；釘粘結(jié)合方式時(shí)，粘接膠漿過稀粘接后馬上安裝錨釘壓力太大，使保溫板“變形開膠”假粘合，錨釘與墻形成無效連接，形成潛在破壞可能；人為因素影響：施工時(shí)不負(fù)責(zé)地采用對(duì)某些板不認(rèn)真涂膠的"花粘"現(xiàn)象；低溫或雨雪天氣無防護(hù)措施強(qiáng)行施工，使粘接層浸水或受凍，而改變性能形成隱患。
6.其他影響泡沫玻璃施工因素
（1）保溫層施工后，后期門窗、空調(diào)、落水管等其他工種的施工安裝造成人為破壞。
（2）應(yīng)涂密封膠處未密封，保溫層長(zhǎng)期滲水浸潤(rùn)受凍。
（3）其他裝修施工時(shí)的人為撞擊等。
以上這些因素對(duì)粘接保溫層和漿體保溫層，都會(huì)直接或間接造成破壞。雖然短期不會(huì)形成嚴(yán)重破壞，但對(duì)幾十年使用期限的工程來說，是
在外保溫工程界，困擾人們的技術(shù)問題，第一個(gè)被想到的肯定是外保溫脫落。至于保溫材料失火嘛，更多的是現(xiàn)場(chǎng)管理與協(xié)調(diào)配合不當(dāng)，出現(xiàn)了導(dǎo)火索。
今天我們總結(jié)提煉一下泡沫玻璃板正確施工方案，防止錯(cuò)誤施工造成的外保溫系統(tǒng)出現(xiàn)脫落的一系列原因，希望廣大保溫行業(yè)的朋友一起關(guān)注和改善墻體工程節(jié)能質(zhì)量水平。
外保溫系統(tǒng)脫落原因分析。
客服QQ
